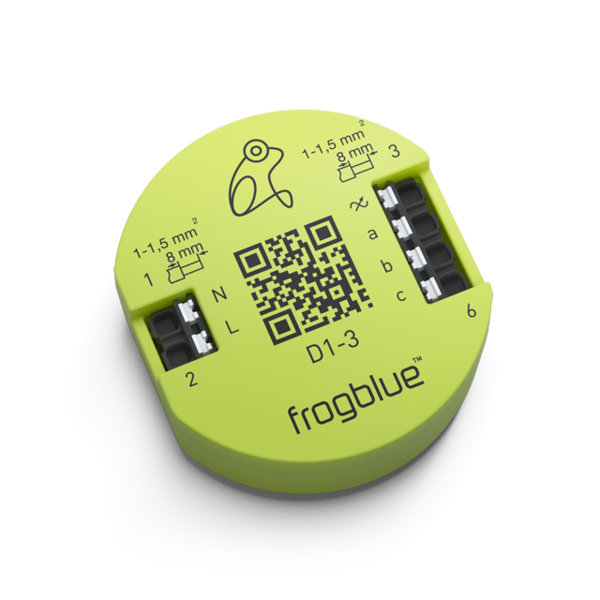

frogDim1-3

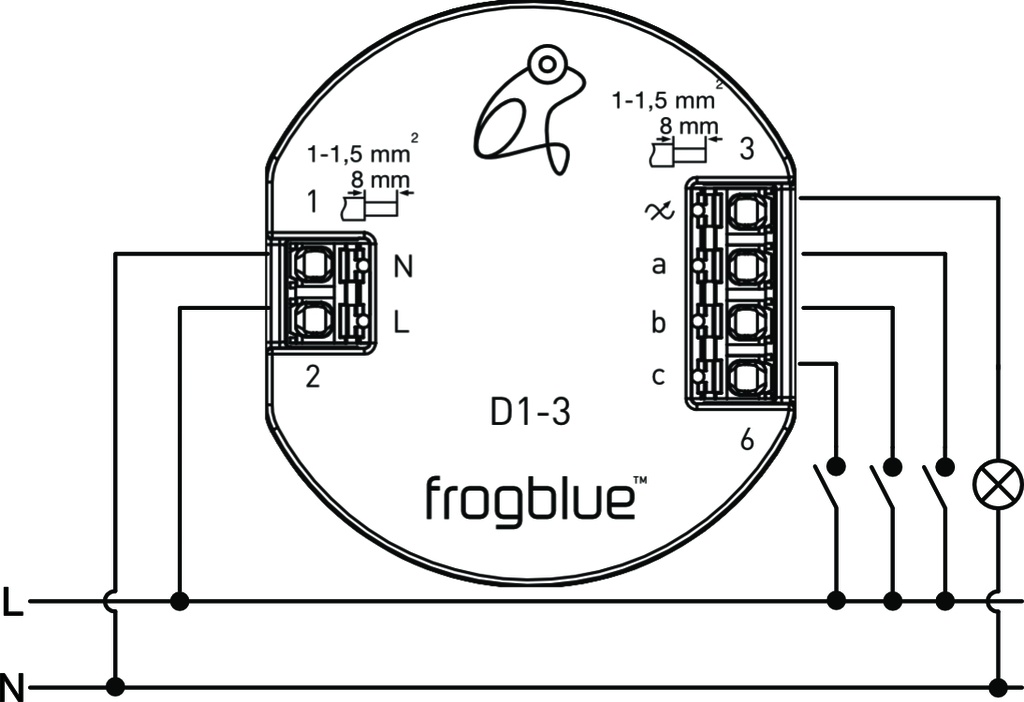

Actionneur de variation à 1 canal avec 1 sortie pour varier ou allumer/éteindre les lumière et 3 entrées pour l'intégration d'interrupteurs et de capteurs supplémentaires (110-240 V~). Fonctionnalité de commutation et de gradation de toutes les lampes autorisées avec commande à coupure de phase descendante; Commande de coupure de phase ascendante uniquement autorisée pour les charges inductives. Avec fonctions de confort, temps, mesure de puissance et détection de court circuit (1x 300 W @ 230 V~).
1Catégorie:
Description
Les petits modules de contrôle verts, appelés grenouilles, sont le cœur de chaque système frogblue et constituent la base de la solution de bâtiment intelligent basée sur Bluetooth® de frogblue. Nos grenouilles commutent, diminuent, mesurent, ouvrent des portes ou réagissent aux boutons, interrupteurs et contacts de fenêtre.
Connectés au secteur ou alimentés par batterie, ils connectent des « câbles virtuels » entre eux via le réseau maillé frogblue Bluetooth®, transmettent les messages et augmentent ainsi leur portée. La transmission des données entre les grenouilles est exclusivement cryptée (128 bits) et ce en complément du Bluetooth®. Les Frogs sont intelligents, pleins de fonctions innovantes, faciles à configurer et ne nécessitent ni unité centrale ni armoire de commande. Avec une consommation électrique de seulement 0,2 watts, ils sont également extrêmement économes en énergie.

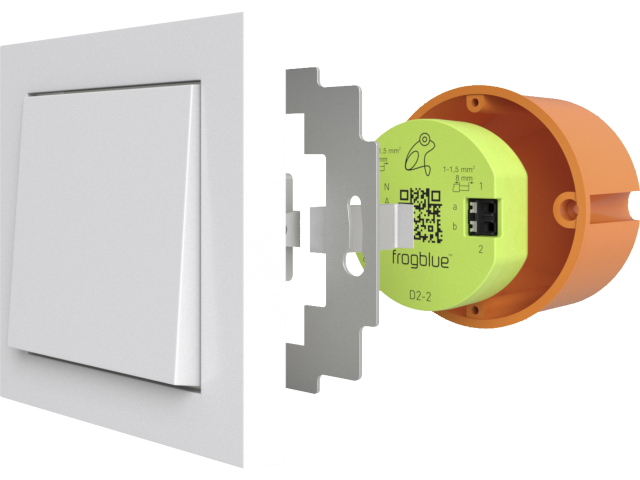

Installé dans la boîte d'encastrement profonde (profondeur de boîte recommandée : 63mm) derrière chaque interrupteur/bouton-poussoir traditionnel, la boîte de distribution, une boîte résistante aux intempéries à l'extérieur ou la sortie de la lampe, cet actionneur de variation multifonctionnel à 1 canal permet de commuter et de faire varier l'intensité de toutes les sources lumineuses autorisées pour la commande par coupure de phase. La commande par angle de phase n'est autorisée que pour les charges inductives.
Par exemple, vous pouvez mettre en œuvre rapidement et facilement un circuit de commutation avec cette grenouille et d'autres. Sans pose de câbles, sans unité centrale et sans composants de commande dans la sous-distribution. Les lumières du salon, de la salle à manger et de la cuisine sont contrôlées avec seulement trois unités frogblue (frogDim1-3) derrière les interrupteurs, car trois boutons d'éclairage peuvent être connectés à chacun des actionneurs de gradation de 300 W. Des fonctions centrales ou des scénarios d'éclairage à l'échelle du bâtiment peuvent également être attribués aux boutons à l'aide de différents modèles de boutons (double-clic, etc.). Un double clic sur tous les boutons ou sur une sélection peut être configuré pour centraliser les trois pièces. Si vous maintenez le bouton enfoncé, la luminosité peut être réduite à n'importe quelle valeur individuellement ou de manière synchrone.
Il est possible de configurer librement si et comment l'intensité lumineuse doit être réduite. La nuit, elle peut être différente de la journée. Des fonctions supplémentaires, telles que l'activation/désactivation centralisée à l'échelle du bâtiment ou des scénarios d'éclairage pour plusieurs pièces, peuvent être définies avec l'application frogblue ProjectApp.
Les grenouilles peuvent être contrôlées avec la frogblue HomeApp via le smartphone ou la tablette (iOS et Android), le frogDisplay, la frogKey ou simplement via l'interrupteur/bouton conventionnel connecté à une grenouille. Nous recommandons toujours les boutons, car la gamme complète des fonctions peut être utilisée via des motifs tactiles individuels et différents, tels que des doubles ou triples clics, etc.
Caractéristiques du produit
Protégé contre les courts-circuits
Coupure en cas de surchauffe (>75 °C)
Retour d'information sur l'état de commutation
Heures d'activation et de désactivation paramétrables
Retard à l'allumage et à l'extinction
Alimentation par le câble d'alimentation, pas de câblage supplémentaire nécessaire entre les modules frogblue.
Commande à coupure de phase ascendante ou descendante commutable via l’application frogblue (commande à coupure de phase ascendante uniquement autorisée pour les charges inductives)
Utilisation prévue

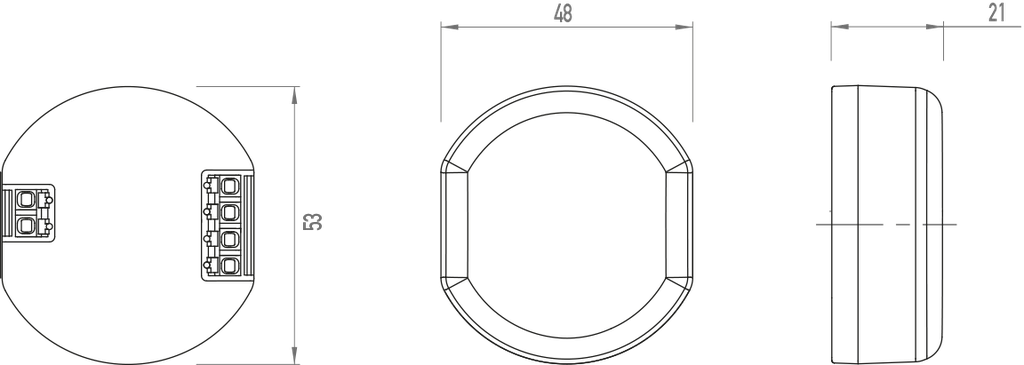

Montage dans une boîte d'encastrement selon DIN 49073. 53 mm de profondeur minimum pour une installation derrière l'interrupteur ; en cas de profondeur inférieure, un montage individuel est nécessaire. Une profondeur de boîte de 63 mm est recommandée.
Informations système
Cet appareil est un produit du système frogblue. Des connaissances spécialisées détaillées grâce à la formation frogblue sont requises. La fonction de l'appareil dépend du logiciel. Des informations détaillées sur les versions du logiciel et la gamme de fonctions correspondante sont disponibles sur le site Internet de frogblue. Des descriptions techniques, des instructions plus détaillées et des informations sur la mise au rebut appropriée sont contenues dans le manuel, disponible sur le site Internet frogblue. La mise en service et la configuration s'effectuent à l'aide de l'application frogblue.
Consignes de sécurité
L'installation et le montage d'appareils électriques ne peuvent être effectués que par des électriciens qualifiés. Le non-respect des instructions peut entraîner des dommages à l'appareil, un incendie ou d'autres dangers ! Risque de choc électrique.Les réglementations spécifiques au pays doivent être respectées.
